ZTY型吊式彈簧減震器如何正確安裝？

ZTY型吊式彈簧減震器如何正確安裝？

懸掛式減震器安裝方式

安裝前請確認吊墜彈簧減震器的型號規格正確。

所需工具：公制口徑 17mm(M10), 19mm(M12), 24mm(M16)開口扳手。

首先，根據施工規范在安裝位置預埋滿足荷載要求的地腳螺栓。

將彈簧減震器安裝在預留安裝位置的螺栓上

ZTY型吊式彈簧減震器安裝與設備連接的絲牙條裝上 ZTY型吊式彈簧減震器安裝與設備連接的絲牙條裝上，并擰緊螺栓。

連接連接到設備的 彈簧減震器 螺紋桿。

用上下兩個螺母安裝與設備相連的固定處進行調整。此時彈簧減震器，上螺母無需鎖緊。

使用開口扳手調整下部螺母以調整設備水平和彈簧壓縮。

調整完成后彈簧減震器，將上下螺母相對鎖緊彈簧減震器，即可完成ZTY吊掛式彈簧減震器的安裝調整。

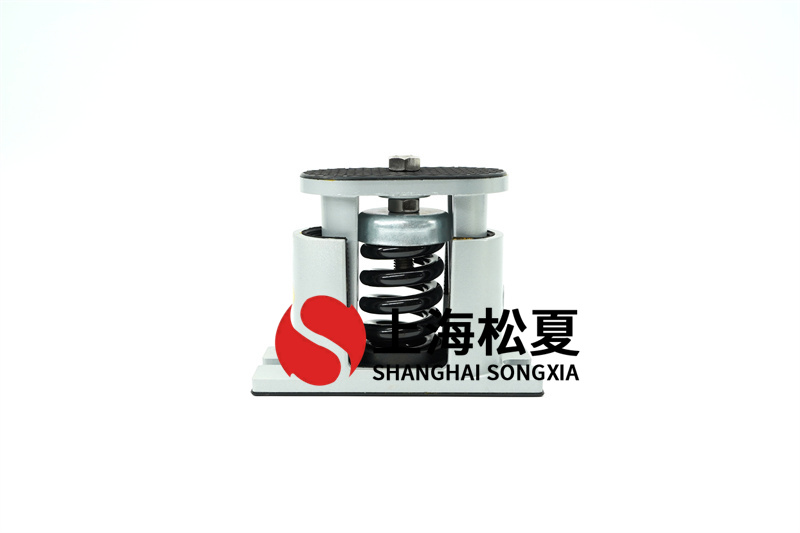

ZTY型掛式彈簧減震器—點擊查看產品詳情

1)安裝前請確認掛件彈簧減震器的型號規格是否正確。

2)在預留安裝位置的螺栓上安裝彈簧減震器 ZTY型吊式彈簧減震器安裝與設備連接的絲牙條裝上，并擰緊螺栓。

3)將掛件彈簧減震器與設備連接的螺桿固定。

4)用上下兩個螺母安裝與設備相連的固定處進行調整。此時上螺母無需鎖緊。

5)用開口扳手調節下螺母來調節裝置的高度和彈簧壓縮量。

6)調整完成后，將上下螺母相對鎖緊，完成ZTY吊掛式的安裝調整彈簧減震器。
